特點
XY松下交流伺服驅動
X/Y上銀精密絲桿導軌
U/V精密滾珠絲桿、直線導軌
Z軸電動升降功能
直線導軌運絲機構
電極絲微電腦控制系統
微秒級動態恒張力控制0.1N*m
上絲后智能伺服緊絲
導輪防脫絲機構
專家數據庫系統
微精低損電源系統
*專用割鋁裝置

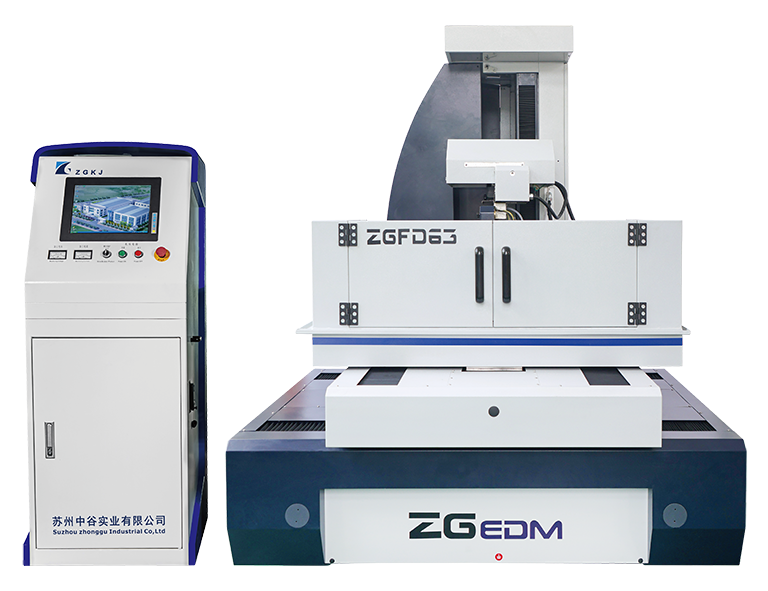

| 機床型號 | 單位 | ZGFD40 | ZGFD50 | ZGFD63 | ZGFD80 | ZGFD120 |
| 工作臺尺寸 | mm | 560×920 | 640×1050 | 780×1260 | 970×1450 | 1200×1880 |
| 工作臺行程 | mm | 400×500 | 500×630 | 630×800 | 800×1000 | 1000×1200 |
| *加工錐度/工件厚度 | °/mm | ±30/50 | ±30/50 | ±30/50 | ±30/50 | ±30/50 |
| *最大切割厚度 | mm | 300 | 400 | 400 | 400 | 500 |
| 軸分辨率 | mm | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 工作臺承載 | kg | 450 | 600 | 1000 | 1500 | 5000 |
| 切割效率 | mm2/min | ≥240 | ≥240 | ≥240 | ≥240 | ≥240 |
| 切割精度 | mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.004 |
| 表面粗糙度 | um | Ra≤0.8 | Ra≤0.8 | Ra≤0.8 | Ra≤0.8 | Ra≤0.8 |
| 電極絲直徑 | mm | 0.08-0.25 | 0.08-0.25 | 0.08-0.25 | 0.08-0.25 | 0.08-0.25 |
| 機床重量 | kg | 2000 | 2500 | 3500 | 4000 | 5500 |
| 機床外形尺寸 | mm | 1800×1300×1900 | 1820×1500×1900 | 2100×1720×2200 | 2440×2120×2200 | 3280×2800×3200 |
